Opis

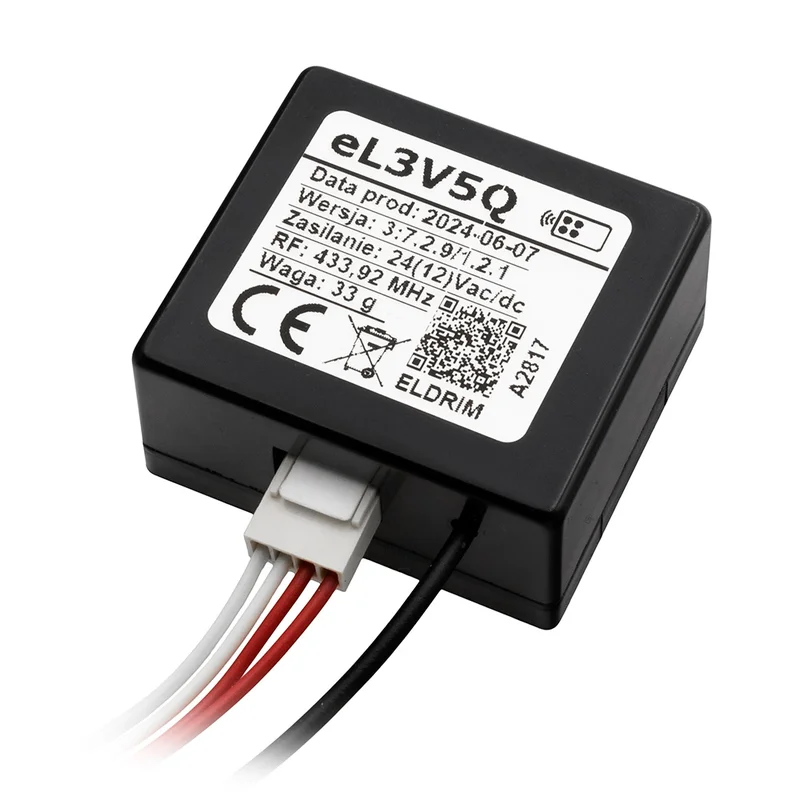

eL3V5Q jest jednokanałowym odbiornikiem radiowym pracującym w paśmie 433,92 MHz. Przekaźnik wyjściowy może pracować w trybie bistabilny lub monostabilnym z regulacją czasu załączenia. Odbiornik współpracuje z nadajnikami firmy eLdrim z kodem dynamicznym Keeloq ( Basic Pulse Element 400s). Sterownik może zapamiętać do 64 różnych nadajników. Nowością w odbiorniku jest możliwość programowania czasu załączenia wyjścia w trybie monostabilnym oraz możliwość przywrócenia ustawień fabrycznych.
Dane techniczne
Zasilanie: 12/24V AC/DC
Maksymalny pobór prądu: max 12mA/42mA przy zasilaniu 24Vac
Pamięć pilotów: 64 piloty z serii ELDRIM 433MHz, każdy o indywidualnym numerze w pamięci
Zakres temperatury pracy: -20ºC +55ºC
Wymiary zewnętrzne (szer. x głęb. x wys.): 42 x 47 x 22 mm
Obudowa: ABS bryzgoszczelna obudowa plastikowa
Waga: 37 g
Parametry wyjścia
Wyjścia przekaźnikowe (typ / ilość / max. obciążenie): NO / 1 / 1A/30Vdc
Tryby pracy wyjść: monostabilny porogramowany od 0,2 do 7 s (opcja bistabilny)
Parametry radiowe
Moduł radiowy: zintegrowany, superheterodynowy, zapewniający wysoka niezawodność, powtarzalność i odporność na zakłócenia radiowe
Zabezpieczenie transmisji: 64 bitowy kod dynamicznie zmienny Keeloq®
Rodzaj modulacji / częstotliwość: ASK / 433,92 MHz
Impedancja wejściowa anteny: 50
Antena: antena wewnętrzna, brak zacisków do podłączenia anteny zewnętrznej
Funkcjonalność
Interfejs użytkownika: Prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku
Konfiguracja pilota: Możliwość przypisania dowolnego przycisku do pilota
Możliwość kasowania całej pamięci: tak
Możliwość kasowania pojedynczego pilota: nie
Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: nie
Dodatkowe cechy
Pamięć nieulotna pilotów zdalnego sterowania
Praca w trybie bistabilnym i monostabilnym
Regulowany czas załączenia wyjścia w trybie monostabilnym
Możliwość przywrócenia fabrycznych ustawień
Pliki do pobrania:
eL3V5_(Q,H)_-Instrukcja_obslugi_Irev1.
