Iso-Dart system montaowy w gotowej elewacji 200 mm-Szybka wysyka

Description

System montażu lekkich niezaplanowanych obciążeń w gotowej elewacji ETICS. Umożliwia montaż elementów lekkich, na które nie było przeznaczonego mocowania. Umożliwia montaż w ociepleniu 200 mm.

Zastosowanie

do nieplanowanego montażu lekkich do średniociężkich elementów na fasadach ETICS, w styropianie, wełnie mineralnej, n.p.:

obejmy do rur

okiennice

szyldy i tablice reklamowe

numery na dom

lampy

Właściwości

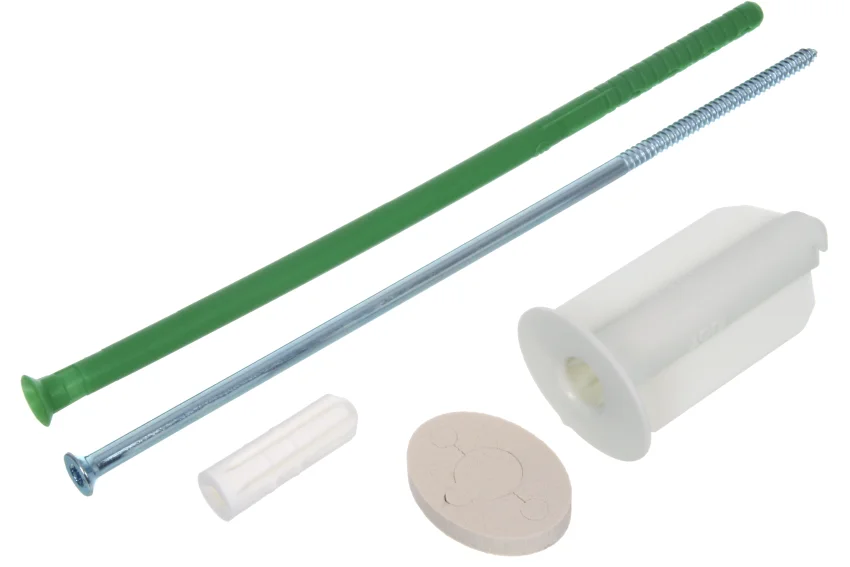

tuleja tworzywowa wzmocniona włóknem szklanym zawierająca uszczelkę z EPDM oraz łącznik o średnicy Ø 8 mm

mocowanie elementów za pomocą ogólnodostępnych śrub dwugwinowych lub z grubym gwintem

prosty i pewny montaż

zalecane obciążenie: do 15 kg / punkt montażowy

Zalety

wysoka nośność dzięki przenoszeniu obciążenia do podłoża

redukcja mostków termicznych – watrość Chi 0,002 W/K wg TR025

hydroizolacja tynku dzięki wysokiej jakości uszczelce EPDM – badanie wodoszczelności zgodnie z DIN EN 12155

prosty i szybki montaż

Specyfikacje techniczne

montaż z tuleją
– śruby z grubym gwintem: ø 9 mm
– śruby dwugwintowe: ø 9 mm, M10
– minimalna głębokość wkręcania: 40 mm

montaż z tuleją i elementem redukcujnym
– śruby z grubym gwintem: ø 5 / ø 6 mm
– minimalna głębokość wkręcania: 35 mm

montaż w elewacji 200 mm
