Description

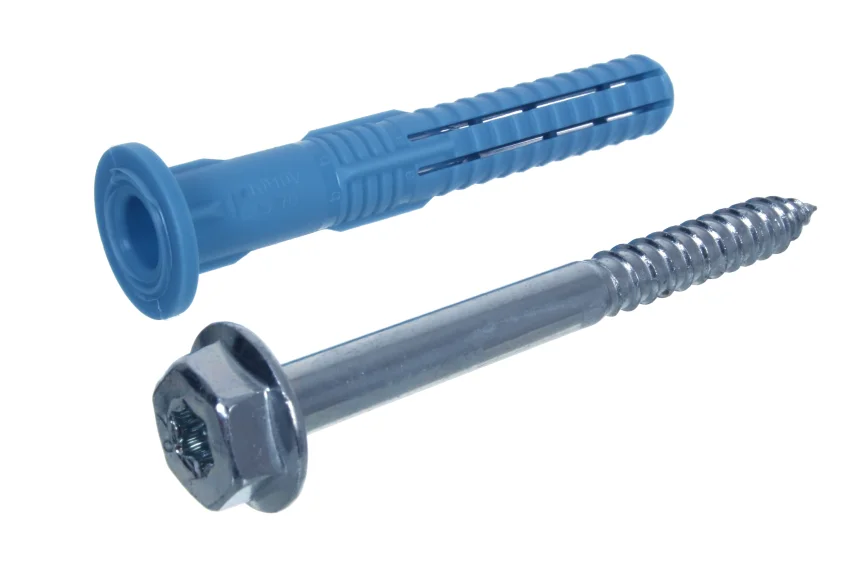

Kołek rozporowy na kluczyk SW 13 oraz T40. Umożliwia szybkie i trwałe montowanie elementów do ścian. Wykonane z stali pokrytej powłoką cynkową pozbawioną chromu.
Właściwości:
Rozmiar 10×60 mm
łeb sześciokątny ze zintegrowaną podkładką
głębokość zakotwienia w podłożu betonowym 40 mm
głębokość zakotwienia w podłożu murowanym 50 mm
zminimalizowany czas montażu, dzięki optymalnej głębkości zakotwienia
czterokierunkowa strefa zakotwienia
bardzo wysoka wytrzymałość łącznika na zginanie
Zastosowanie:
dla wielopunktowych zamocowań niekonstrukcyjnych wg ETAG 020
mocowanie w podłożach murowanych i betonie
|
wielkość |
symbol |
jednostka |
beton C16/20 |
cegła ceramiczna pełnna fb=20N/mm2 |
cegła silikatowa szczelinowa fb=20N/mm2 |
|
Średnica otworu w elemencie mocowanym |
df |
mm |
10,50 |
10,50 |
10,45 |
|
Średnica wierconego otworu |
d0 |
mm |
10 |
10 |
10 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
10,45 |
10,45 |
10,45 |
|
Głębokość wierconego otworu |
h1 |
mm |
50 |
60 |
60 |
|
Nominalna głębokość zakotwienia |
hnom |
mm |
40 |
50 |
50 |
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
100 |
100 |
100 |
|
Minimalny rozstaw łączników |
smin |
mm |
60 |
100 |
100 |
|
Minimalna odległość od krawędzi |
cmin |
mm |
50 |
100 |
100 |
Łączniki rozporowe na zamówienie dostępne ze stali nierdzewnej A4:
10×50 mm SDF-KB-10Vx50-E
10×60 mm SDF-KB-10Vx60-E
10×70 mm SDF-KB-10Vx70-E
