Description

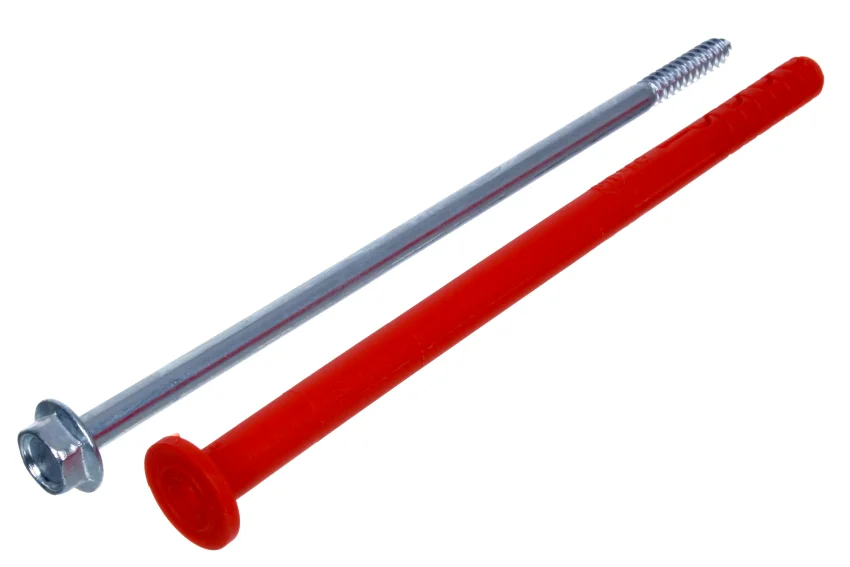

Kołek rozporowy z łbem sześciokątnym SW10. Umożliwia szybkie i trwałe montowanie elementów do ściany wykonanych z większości powszechnych materiałów budowlanych. Wykonane z stali pokrytej powłoką cynkową pozbawioną chromu.
Właściwości:
łeb sześciokątny z zintegrowaną podkładką,
do wszystkich powszechnie stosowanych materiałów budowlanych
dwukierunkowa strefa zakotwienia
Dane techniczne:
rozmiar: 8×60 mm
grubość elementu mocowanego (max): 10 mm
Zastosowanie:
dla wielopunktowych zamocowań niekonstrukcyjnych wg ETA 020
mocowanie w podłożach murowych pełnych oraz w betonie
|
wielkość |
symbol |
jednostka |
beton C16/20 |
cegła ceramiczna pełna fb=20N/mm2 |
cegła silikatowa pełna fb=20N/mm2 |
|
Nośność charakterystyczna na wyrywanie |
NRk,p |
kN |
6,5 |
||
|
Nośność charakterystyczna |
kN |
2 |
2,5 |
||
|
Średnica otworu w elemencie mocowanym |
df |
mm |
8,50 |
8,50 |
8,5 |
|
Średnica wierconego otworu |
d0 |
mm |
8 |
8 |
8 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
8,45 |
8,45 |
8,45 |
|
Głębokość wierconego otworu |
h1 |
mm |
60 |
60 |
60 |
|
Nominalna głębokość zakotwienia |
hnom |
mm |
50 |
50 |
50 |
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
100 |
115 |
115 |
|
Minimalny rozstaw łączników |
smin |
mm |
50 |
100 |
100 |
|
Minimalna odległość od krawędzi |
cmin |
mm |
50 |
80 |
80 |
