Description

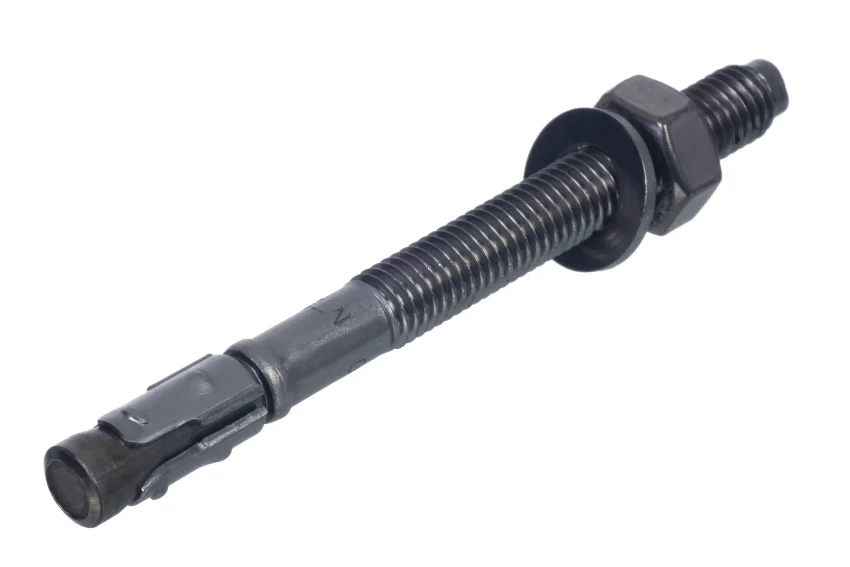

Kotwa sworzniowa nierdzewna do betonu niezarysowanego klasy C20/25-C50/60. Wykonana z stali nierdzewnej A4-AISI 316 zapewniająca wieloletnie użytkowanie bez śladów korozji. Przeznaczona do konstrukcji poddanych wpływom zewnętrznego powietrza atmosferycznego również tego mocno oddziaływującego na stal (powietrze nadmorskie, przemysłowe) oraz konstrukcje narażone na stałą wilgoć.
Zastosowanie:
Konstrukcje stalowe
Podstawy słupów
Barierki
Trasy kablowe
Poręcze
Drabiny
Systemy elewacyjne
Dane techniczne:
Rozmiar: M12
Długość (L): 103 mm
Grubość montowanego elementu (Tfix): 5 mm
Nośność: 20 kN
Wymagany moment dokręcania: 70 Nm
Średnica wierconego otworu: 12 mm
|
wielkość |
symbol |
jednostka |
wartość |
|
Średnica wierconego otworu |
d0 |
mm |
12,0 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
12.50 |
|
Efektywna głębokość zakotwienia |
hef |
mm |
70 |
|
Nominalna głębokość zakotwienia |
hnom |
mm |
81 |
|
Głębokość wierconego otworu |
h1 |
mm |
90 |
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
140 |
|
Minimalny rozstaw kotew |
smin |
mm |
60 |
|
c |
mm |
90 |
|
|
Minimalna odległość od krawędzi |
cmin |
mm |
55 |
|
s |
mm |
145 |
|
|
Wymagany moment dokręcający |
Tinst |
Nm |
70 |
