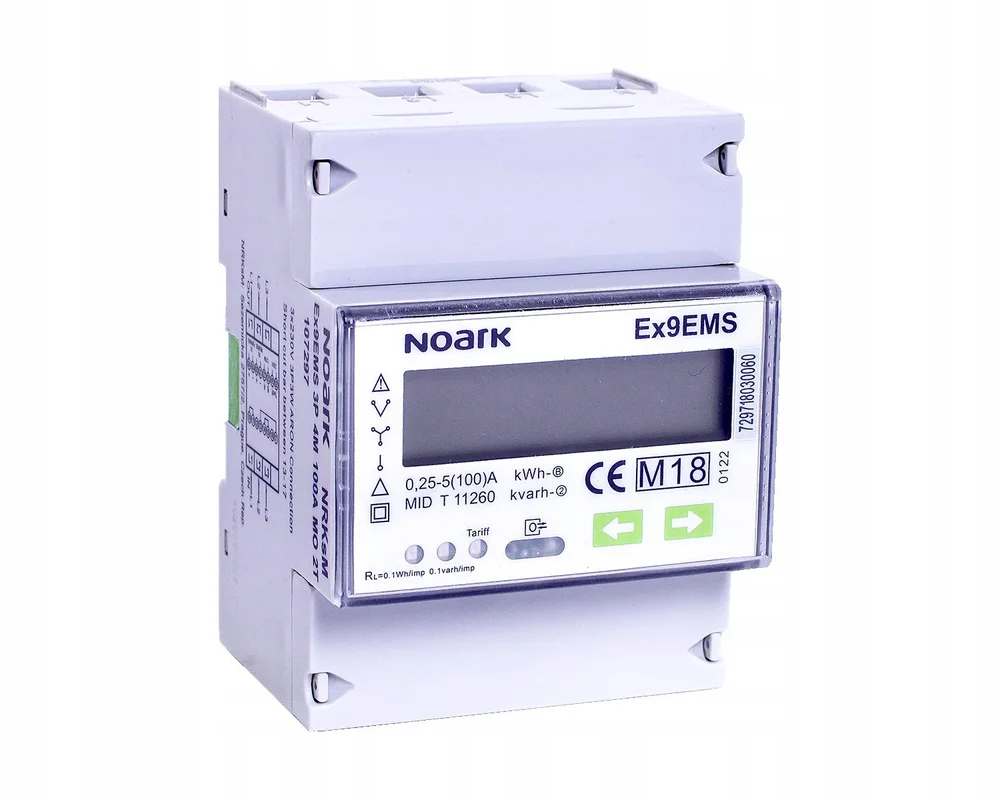

Description
Producent: Noark
Typ: licznik energii
Typ licznika: Elektroniczny
Klasa dokładności: B
Napięcie znamionowe [V] (Un) N-L: 400
Rodzaj energii mierzonej: Moc czynna
Liczba impulsów: 1000
Sposób montażu: DRA (adapter na szynę DIN)
Rodzaj interfejsu: Modbus
Liczba faz: Trójfazowy
Sterowanie taryfami: Zewnętrzny
Legalizowany: TAK
Liczba pozycji licznika: 3
Stopień ochrony (IP): IP50
Maksymalny prąd (Imax): 100
Napięcie znamionowe [V] (Un) L-L: 400
Blokada cofania licznika: NIE
Dopuszczenie: MID (Measuring Instruments Directive)
Wyjście impulsowe: Elektryczny
Szerokość wyrażona liczbą modułów: 3
Prąd znamionowy [A] (In): 100
Model: Pomiar bezpośredni
Odpowiednie do: Pobór/zwrot
Liczba taryf licznika: Dwutaryfowy
Pomiar profilu obciążenia: NIE
Z blokadą kodem: TAK
Rodzaj wyjścia impulsowego: S0
Schemat podłączenia oraz wymiary licznika energii
L1 (IN) wejście fazy 1 – L1 (OUT) wyjście fazy 1
L2 (IN) wejście fazy 2 – L2 (OUT) wyjście fazy 2
L3 (IN) wejście fazy 3 – L3 (OUT) wyjście fazy 3
N (IN) wejście linii neutralnej – N (OUT) wyjście linii neutralnej
18 i 19 – Styk wyjścia impulsów (S0), energia pobrana
20 i 21 – Styk wyjścia impulsów (S0), energia oddana
22 i 23 – Styk komunikacyjny Modbus
24 i 25 – Wyjście taryfy zewnętrznej (230V)
W wersji 100A:
10 i 11, 12 i 13, 14 i 15, 16 i 17 – nieużywane
Wymiary:
Wysokość: 92,4mm
Szerokość: 70mm
Głębokość: 63mm
Maksymalna średnica zacisków połączeniowych zasilania: 25mm2 (rdzeń elastyczny); 35mm2 (rdzeń lity)
Waga: 0,39 kg
O producencie
Noark to dynamicznie rozwijający się producent, który konsekwentnie umacnia swoją pozycję na rynku europejskim. Produkty marki wyróżnia solidna jakość potwierdzona 5-letnią gwarancją, dzięki czemu możesz stawiać na rozwiązania pewne i przewidywalne w codziennej eksploatacji. Konkurencyjny koszt zakupu idzie w parze z bezawaryjnością, co doceniają zarówno instalatorzy, jak i inwestorzy.
Czytaj dalej
Nowoczesna estetyka oraz dopracowane wzornictwo sprawiają, że aparatura Noark dobrze prezentuje się w każdej rozdzielnicy, a szeroka gama asortymentu pozwala kompleksowo dobrać elementy do większości zastosowań.
Noark jest częstym wyborem instalatorów, również przy realizacjach instalacji fotowoltaicznych – tam, gdzie liczą się niezawodność, dostępność i pewność działania.
W ofercie Noark znajdziesz przede wszystkim kluczowe rodziny produktów potrzebne do budowy i zabezpieczenia instalacji nN: aparaturę modułową (. wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć), aparaturę łączeniową i sterowniczą (styczniki, przekaźniki, rozłączniki), a także zabezpieczenia mocy (wyłączniki mocy/kompaktowe, rozłączniki bezpiecznikowe oraz wkładki i podstawy bezpiecznikowe). Uzupełnieniem są rozwiązania do rozdziału energii i wyposażenia rozdzielnic, dzięki czemu można dobrać kompletny zestaw komponentów do większości typów instalacji, w tym również PV.
Chcesz przejść na Noark bez ryzyka i bez przebudowy projektu? Skontaktuj się z nami! Dobierzemy odpowiednie produkty Noark w miejsce aktualnie stosowanych rozwiązań i zaproponujemy kompatybilne zamienniki.
