Multiswitch 9x9x8 Telmor 9/8 TT kaskadowy TELMOR-Szybka wysyka

Description

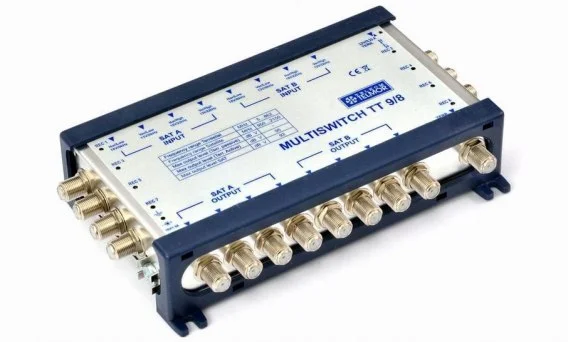

Multiswitch 9x9x8 Telmor 9/8 TT kaskadowy

Model: WSM-0103-001-01

Najważniejsze cechy

możliwość budowania bardzo dużych instalacji RTV-SAT – multiswitch kaskadowy

8 wyjść abonenckich RTV+SAT

dystrybucja sygnału DVB-T i SAT pochodzących z dwóch satelitów

wbudowana prekorekcja charakterystyki

wbudowany przełącznik active/passive toru TV

zgodny z A class, CE, RoHS

obsługa DiSEqC 2.0

zewnętrzne zasilanie

Specyfikacja

TYP: TT 9/8 TT

Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz

Zakres częstotliwości pracy tor SAT: 950 – 2150 MHz

Liczba wejść RTV (TERR.): 1

Liczba wejść SAT: 8

Liczba wyjść abonenckich RTV+SAT: 8

Tłumienie toru RTV – tryb pasywny: 24…20 dB

Tłumienie toru RTV – tryb aktywny: 4…0 dB

Tłumienie toru RTV przelot: 3…4 dB

Tłumienie toru SAT odgałęzienie: 0…4 dB

Tłumienie toru SAT przelot: 1…2 dB

Tłumienie odbić (dopasowanie) toru – tor RTV:>10 dB

Tłumienie odbić (dopasowanie) toru – tor SAT:>8 dB

Separacja RTV – SAT:>24 dB

Separacja SAT – RTV:>60 dB

Separacja pomiędzy polaryzacjami H/V:>30 dB

Maksymalny poziom wyjściowy RTV – tryb aktywny: 95 dBuV

Maksymalny poziom wyjściowy SAT: 92 dBuV

Zasilanie – zewnętrzny zasilacz: +13V 1.5A (nie wchodzi w skład opakowania)

Pobór prądu z odbiornika SAT: 40 mA

Komendy przełączające: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)

Wymiary SxWxG: 110 x 190 x 40 mm
