Description

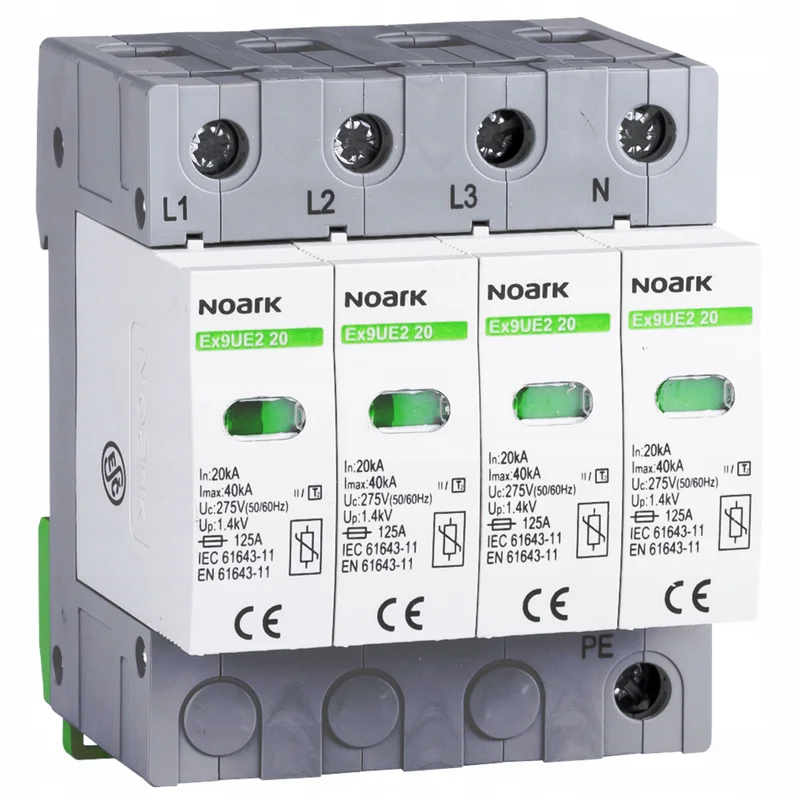

Linię ograniczników przepięć stanowią urządzenia klasy 2. Są przeznaczone do ochrony przed przepięciami spowodowanymi przez nieustalone szybkie operacje łączeniowe lub pośrednie udary piorunowe. Zaleca się instalację urządzeń w odległości co 10 – 20 m długości przewodu, w tablicach głównych jak i podrozdzielnicach. Ex9UE2 20 440 przeznaczone są do kordynacji z klasą 1 linii Ex9UE1 35, w przypadku Ex9UE2 20 275, kordynacja z linią Ex9UE1 35 odbywa się za pomocą przewodu o długości 10 m. Konstrukcja ograniczników Ex9UE2 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.
Dane techniczne:
Bieguny: 4
Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]: 35 mm2
Maks. przekrój przewodu elastycznego [mm2]: 35 mm2
Maksymalne napięcie instalacji fotowoltaicznej [V]: 0 V
Najwyższe napięcie trwałej pracy AC [V]: 275 V
Najwyższe napięcie trwałej pracy DC [V]: 0 V
Poziom ochrony [kV]: 1.4 kV
Poziom ochrony L-N [kV]: 1.4 kV
Poziom ochrony N-PE [kV]: 0 kV
Rozmiar: 4 moduły
Sposób montażu: Szyna montażowa DIN TH-35 mm
Sygnalizacja zadziałania na urządzeniu: Optyczny
Typ 2: TAK
Układ sieciowy: TN-S
Waga (kg): 0,44
Ze stykiem do zdalnej sygnalizacji: TAK
Zintegrowane dobezpieczenie: TAK
Znamionowe napięcie AC [V]: 275 wolt
Znamionowe napięcie DC [V]: 0
Znamionowy prąd wyładowczy – wartość szczytowa (8/20) [kA]: 20 kA
