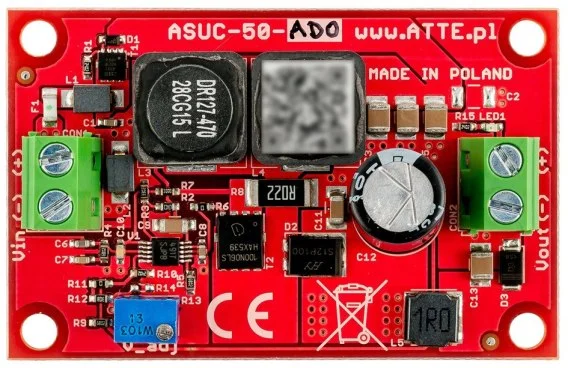

PRZETWORNICA DC/DC ATTE ASUC-50-AD0-OF
Model: ASUC-50-AD0-OF
Przeznaczenie
ASUC-50-AD0-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada precyzyjną regulację napięcia wyjściowego. Typowym zastosowanie mmodułu jest wytwarzanie napięcia zasilającego PoE48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej
NAJWAŻNIEJSZE CECHY
szeroki zakres napięcia zasilania
możliwość precyzyjnej regulacji napięcia wyjściowego w szerokim zakresie
niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
duża moc wyjściowa przy niewielkich gabarytach modułu
odporność na odwrotną polaryzację napięcia zasilania
Specyfikacja
| Napięcie wyjściowe | 12…48VDC |
| Moc wyjściowa | 50W @12V |
| Sprawność | 93% @Vin=12V, Pout=50W |
| Napięcie zasilania | 10…30 VDC |
| Prąd jałowy przetwornicy | 27mA @12V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Konstrukcja obudowy | Brak – moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Zakres temperatur pracy | -20…+40°C |
| Wymiary | 40 x 61 x 16 mm |
| Waga | 0,03 kg |
