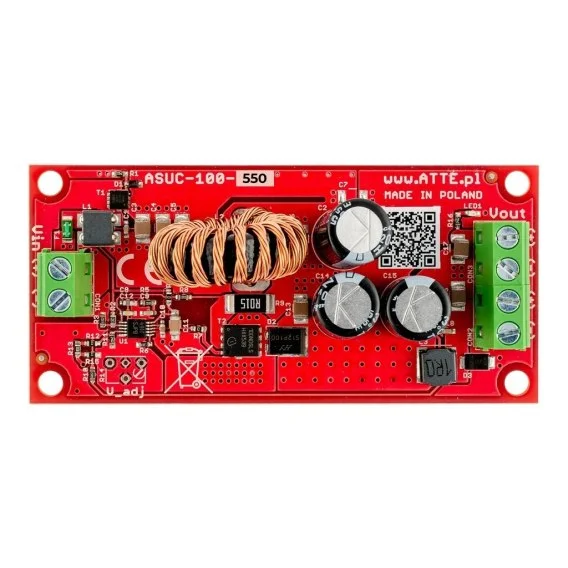

Przetwornica podnosząca napięcie do 55V ATTE ASUC-100-550-OF
Model: ASUC-100-550-OF
NAJWAŻNIEJSZE CECHY
szeroki zakres napięcia zasilania
ustalone napięcie wyjściowe 55 VDC
niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
duża moc wyjściowa przy niewielkich gabarytach modułu
odporność na odwrotną polaryzację napięcia zasilania
Przeznaczenie
ASUC-100-550-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 55 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 55VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego. Wyższe napięcie pozwala skompensować spadki napięć dla odbiorników PoE dużej mocy.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Specyfikacja
| Napięcie wyjściowe | 55VDC +/-2% |
| Moc wyjściowa | 120W @24V, 80W @12V |
| Sprawność | 93% @Vin=12V, Pout=80W |
| Napięcie zasilania | 10…30 VDC |
| Prąd jałowy przetwornicy | 27mA @12V |
| Sygnalizacja pracy | LED1 – obecność napięcia wyjściowego |
| Konstrukcja obudowy | Brak – moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -20…+40°C |
| Wymiary | 40 x 83 x 27 mm |
| Waga | 0,036kg |
