Opis
Przetwornice z serii ECO Solar Boost EVO to nowa generacja znanych i cenionych urządzeń umożliwiających bezpośrednie wykorzystanie paneli fotowoltaicznych do zasilania urządzeń grzewczych. Zostały zaprojektowane w oparciu o wieloletnie doświadczenie oraz cenne uwagi naszych klientów. Dodatkowo, dzięki wykorzystaniu sztucznej inteligencji w procesie projektowania, urządzenia stały się jeszcze bardziej niezawodne.
Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm działania, dzięki któremu przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, np. podczas wschodu i zachodu słońca.

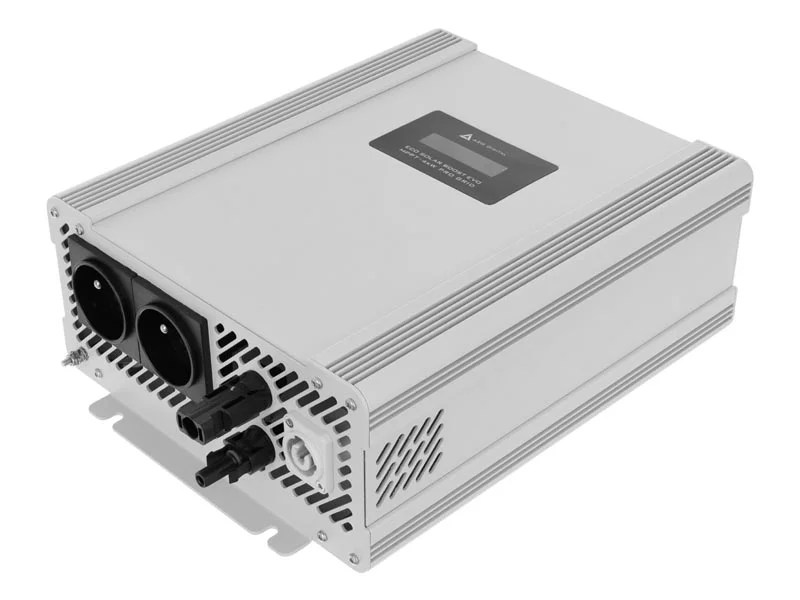

Przetwornica ECO Solar Boost EVO PRO Grid umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.
Urządzenie posiada również możliwość podłączenia dodatkowego zasilania z sieci AC. W przypadku braku energii z paneli fotowoltaicznych zasilanie grzałki zostaje automatycznie przełączone z obwodu solarnego na obwód sieciowy, co umożliwia zasilanie urządzeń grzewczych niezależnie od pory dnia.
Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400700 W połączonych szeregowo lub szeregowo-równolegle o łącznym napięciu w zakresie 120300 V (Voc @ 25°C) oraz odbiornika energii wyposażonego w grzałkę o mocy od 200 W do 4000 W.
Prąd stały wytwarzany w panelach fotowoltaicznych, który nie może bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający ich bezpieczne zasilanie.
Przetwornica posiada dwa wyjścia: priorytetowe (nr 1) oraz zależne (nr 2).
Rozwiązanie to pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. W pierwszej kolejności nagrzewane jest urządzenie podłączone do wyjścia nr 1, natomiast drugie uruchamia się w momencie, gdy termostat pierwszego urządzenia przerwie pobór energii z przetwornicy.
UWAGA ! urządzenia grzewcze wyposażone w elektroniczne regulatory mogą być zasilane wyłącznie z wyjścia nr 1. Wyjście nr 2 obsługuje jedynie grzałki wyposażone w termostat bimetaliczny.
Przetwornica ECO Solar Boost EVO MPPT-4000 PRO Grid wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o aktualnych zdarzeniach oraz parametrach instalacji PV, takich jak:
napięcie systemu paneli PV
prąd generowany przez panele PV
moc oddawana na wyjściu
energia wyprodukowana w dniu bieżącym
energia wyprodukowana w dniu poprzednim
całkowita wyprodukowana energia (mierzona od pierwszego uruchomienia)
Zastosowanie algorytmu MPPT sprawia, że przetwornica w inteligentny sposób reguluje ilość energii przekazywanej do grzałki, tak aby maksymalizować ilość energii pobieranej z paneli fotowoltaicznych.
Dane techniczne
Napięcie wejściowe (DC): 120 V ÷ 350 V
Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V
Częstotliwość napięcia wyjściowego: 50 Hz
Przebieg napięcia wyjściowego: modyfikowana sinusoida
Maksymalna moc: 4000 W
Maksymalny prąd: 16A
Punkt przełączenia na sieć / panele: 40 V / 80 V (±5 %)
Połączenie paneli PV: szeregowe lub szeregowo-równoległe
Wejściowe złącze zasilania DC: MC4 1 kpl
Wejściowe złącze zasilania AC: Neutrik 1 szt
Gniazdo wyjściowe AC: typ E (z bolcem) 2 szt.
Temperatura pracy: -25 °C ÷ 55°C
Sprawność:> 97 %
Chłodzenie: aktywne (automatyczna regulacja)
Stopień ochrony (IP): IP21
Funkcja MPPT: tak
Zabezpieczenie termiczne: 80 °C
Zabezpieczenie przeciążeniowe: tak
Zabezpieczenie zwarciowe: tak
Zabezpieczenie nadnapięciowe: tak
Obsługa obciążeń rezystancyjnych: tak
Obsługa obciążeń pojemnościowych: nie
Obsługa obciążeń indukcyjnych: nie
Obudowa: aluminium
Wymiary (dł. sz. wys.): 318 x 222 x 103 [mm]
Waga: 2,9 kg
Urządzenie elektryczne instalować i obsługiwać zgodnie z wymogami zawartymi w karcie produktu oraz instrukcji instalacji.
