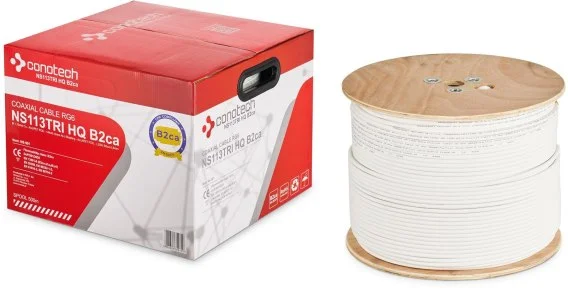

PRZEWÓD KONCENTRYCZNY NS113TRI HQ RG-6 LSOH B2ca 500m
Model: NS-501
Najważniejsze cechy – NS113TRI HQ LSOH B2ca 500m
Wysoka jakość sygnału: Zapewnia niezakłóconą transmisję danych.
Elastyczna konstrukcja: Łatwy w instalacji, nawet w trudno dostępnych miejscach.
Odporność na ogień: Bezpieczeństwo użytkowania dzięki powłoce LSOH.
Minimalne tłumienie: Utrzymuje integralność sygnału na długich dystansach.
Trwałość: Wysoka odporność na uszkodzenia mechaniczne.
Niezawodność: Stabilne połączenia w każdych warunkach.
Łatwość montażu: Prosty w cięciu i zakończeniu.
Ekologiczny: Przyjazny dla środowiska materiał izolacyjny.
Dostępność: Występuje w odcinkach 500m, idealny do małych projektów.
Wysoka czułość: Precyzyjny odbiór sygnałów satelitarnych.
Specyfikacja techniczna – NS113TRI HQ LSOH B2ca 500m
| Parametr | Wartość / Opis |
| Marka | CONOTECH |
| Model / Symbol | NS113TRI HQ LSOH B2ca / NS-501 |
| Rodzaj przewodu | RG-6 (High Quality) |
| Konstrukcja ekranowania | Trójekranowy (Tri-Shield) |
| Żyła wewnętrzna | Miedziana (CU), 1,13±0,02 mm |
| Izolacja żyły (Dielektryk) | Polietylen spieniany fizycznie azotem (FPE), 4,80±0,02 mm |
| Ekran 1 (Wewnętrzny) | Folia aluminium/PET (AL/PET), grubość 0,04 mm |
| Oplot | Gęsty drut aluminiowy (144×0,12 mm), pokrycie optyczne 90% |
| Ekran 2 (Zewnętrzny) | Folia aluminium/PET (AL/PET), grubość 0,04 mm |
| Otulina zewnętrzna | LSZH (Low Smoke Zero Halogen), kolor biały |
| Średnica zewnętrzna kabla | 6,80 mm |
| Klasa palności (CPR) | B2ca – s1a, d0, a1 |
| Klasa ekranowania | A+ |
| Impedancja charakterystyczna | 75,6 (przy 200 MHz) / 75±3 |
| Tłumienność kabla (przy 200 MHz) | 8,4 dB/100m |
| Tłumienność echa własnego | 48 dB ±1 dB |
| Pojemność jednostkowa | 50,3±2 pF/m |
| Współczynnik skrócenia fali (Vf) | 88±1% |
| Skuteczna przenikalność dielektryczna | =1,29 |
| Skuteczność ekranowania (30-1000 MHz) | 85 dB |
| Skuteczność ekranowania (1500-2200 MHz) | 75 dB |
| Temperatura pracy | -20°C ÷ +70°C |
| Temperatura układania | 0°C ÷ +70°C |
| Minimalny promień gięcia | 8× średnica zewnętrzna kabla |
| Zgodność z normami | EN 50575:2014, EN 13501-6, EN 50117 (A+), RoHS 3, EN 60332-1-2, EN 50399, EN 60754-2, EN 61034-2 |
| Długość na szpuli | 500 m |
| Przeznaczenie | Wewnętrzne instalacje RTV/SAT w budynkach o wysokich wymogach ppoż. |
