SEPARATOR WIDEO D-SEP/HD DELTA-Szybka wysyka

Description

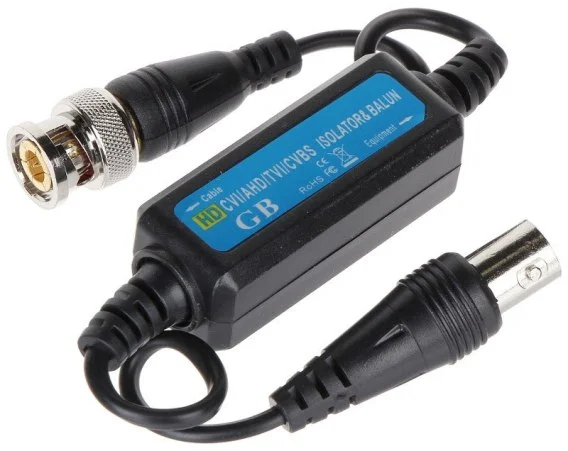

SEPARATOR WIDEO D-SEP/HD

Model: D-SEP/HD

Najważniejsze cechy

Separacja galwaniczna między wejściami a wyjściami: 25 V DC

Szerokość pasma: 200 MHz

Zasilanie: Brak

Temperatura pracy: -20 °C … 55 °C

Waga: 0.032 kg

Wymiary: 49 x 20 x 17 mm

Przeznaczenie

D-SEP/HD izolator pętli masy (ground loop isolator) jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, PAL.

Uwaga! Urządzenie D-SEP/HD wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Equipment (wtyk BNC) – rejestrator, monitor.

Specyfikacja techniczna

Rodzaj urządzenia: Pasywne

Liczba wejść: 1 szt. Gniazdo BNC

Liczba wyjść: 1 szt. Wtyk BNC

Impedancja wejściowa: 75

Impedancja wyjściowa: 75

Separacja galwaniczna między wejściami a wyjściami: 25 V DC

Szerokość pasma: 200 MHz

Zasilanie: Brak

Temperatura pracy: -20 °C … 55 °C

Waga: 0.032 kg

Wymiary: 49 x 20 x 17 mm

Gwarancja: 2 lata

Standard

AHD – 4 Mpx

HD-CVI – 4 Mpx

HD-TVI – 5 Mpx

CVBS – PAL / NTSC

Tłumienie

4.43 MHz @ 0.34 dB

11 MHz @ 0.42 dB

21 MHz @ 0.59 dB

38 MHz @ 0.91 dB

42 MHz @ 0.91 dB

67.5 MHz @ 1.01 dB
