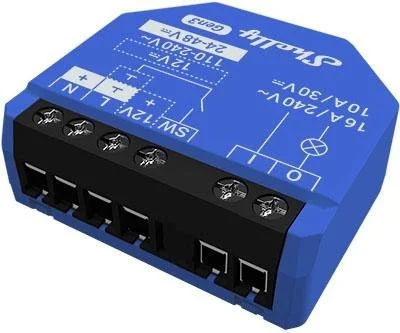

Shelly 1 Gen 3
Model: 1 Gen 3
Przeznaczenie
Shelly 1 Gen3 jest modułem dopuszkowym o małych wymiarach, który można zamontować w standardowej puszce podtynkowej, obudowie urządzenia lub rozdzielnicy. Dzięki stykowi bezpotencjałowemu umożliwia sterowanie obwodami o różnych napięciach – zarówno niskonapięciowymi, jak i 230 V AC. Urządzenie pozwala na włączanie i wyłączanie oświetlenia, gniazd, bram, pomp czy innych odbiorników z poziomu aplikacji, przeglądarki oraz systemów automatyki domowej.
Specyfikacja techniczna
Dane ogólne
Nazwa urządzenia: Shelly 1 Gen3
Typ urządzenia: inteligentny przekaźnik (1 kanał) z bezpotencjałowym stykiem
Maksymalny prąd styków: 16 A (przy 240 V AC)
Zasilanie i obciążenie
Zasilanie: 110-240 V AC, 50/60 Hz; 24-48 V DC; 12 V DC
Pobór mocy własnej: < 1,2 W
Maksymalne napięcie przełączane: 240 V AC / 30 V DC
Maksymalny prąd przełączany: 16 A przy 240 V AC, 10 A przy 30 V DC
Wymagane zabezpieczenie: wyłącznik nadprądowy wg EN 608981, charakterystyka B lub C, do 16 A, min. 6 kA, klasa 3 ograniczania energii
Interfejsy elektryczne
Styk wyjściowy: bezpotencjałowy (suchy styk, 1 × NO/COM)
Zaciski: śrubowe, moment dokręcania do 0,4 Nm
Przekrój przewodów: 0,5-4 mm² (w zależności od wersji specyfikacji)
Długość odizolowania przewodów: 6-7 mm
Łączność radiowa
WiFi: 802.11 b/g/n, pasmo 2401-2483 MHz, moc < 20 dBm
Zasięg WiFi: do ok. 30 m wewnątrz i 50 m na zewnątrz (w zależności od warunków)
Bluetooth: 4.2 (BLE), pasmo 2400-2483,5 MHz, moc < 4 dBm
Zasięg Bluetooth: do ok. 10 m wewnątrz i 30 m na zewnątrz (w zależności od warunków)
Czujniki i funkcje pomiarowe
Wewnętrzny czujnik temperatury: tak
Pomiar energii: brak wbudowanego pomiaru energii elektrycznej (przekaźnik bez pomiaru mocy)
Mikrokontroler i firmware
CPU: ESPShellyC38F
Pamięć flash: 8 MB
Harmonogramy: do 20
Webhooki (akcje URL): 20 (do 5 adresów URL na webhook)
Skrypty: obsługiwane
MQTT: obsługiwane
Parametry mechaniczne
Wymiary (W × S × G): 37 × 42 × 16 mm
Masa: ok. 26 g
Kolor obudowy: niebieski, zaciski czarne
Materiał obudowy: tworzywo sztuczne
Montaż: w puszce podtynkowej, obudowie urządzenia, na ścianie (w zależności od zastosowania)
