Opis
Dziękujemy za zakup zasilacza eLA6, mamy nadzieję że będziecie Państwo zadowoleni z zakupionego produktu. Nasza firma dokłada wszelkich starań aby produkty przez nas oferowane były jak najwyższej jakości i służyły Państwu bezawaryjnie przez długi czas.

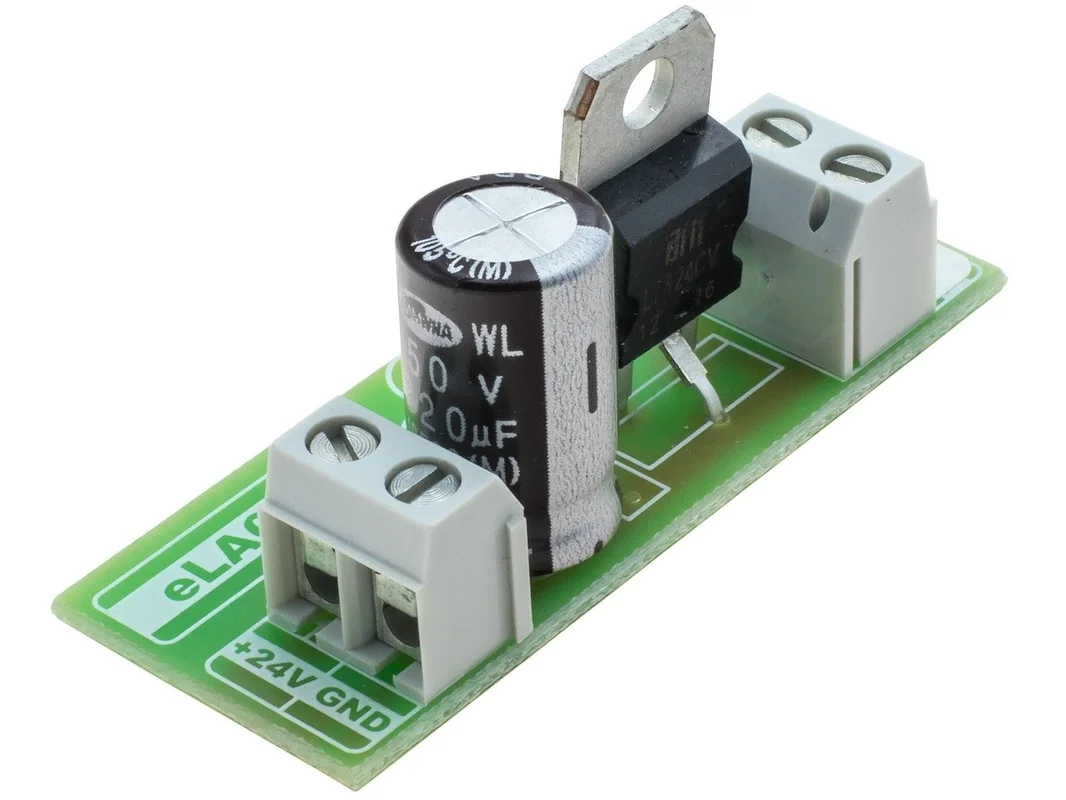

Moduł eLA6 jest stabilizatorem napięcia. Dostępny jest w dwóch wersjach napięciowych:
eLA6-12V napięcie wyjściowe 12Vdc
eLA6-24V napięcie wyjściowe 24Vdc
Parametry techniczne:
eLA6-12V Napięcie wejściowe VIN 15-35 Vdc 12-24Vac Napięcie wyjściowe VOUT 12V
eLA6-24V Napięcie wejściowe VIN 27-40 Vdc 19.5-26 Vac Napięcie wyjściowe VOUT 12V
Dopuszczalny prąd wyjściowy stabilizatora bez stosowania radiatora:
W przypadku zasilania z napięcia zmiennego w obliczeniach należy pomnożyć Vin przez (wartość po wyprostowaniu dc).
Aby zwiększyć obciążalność prądową i zmniejszyć temperaturę pracy należy zastosować radiator. Dobór parametrów radiatora opisany jest w paragrafie Dobór radiatora.
Pliki do pobrania:
