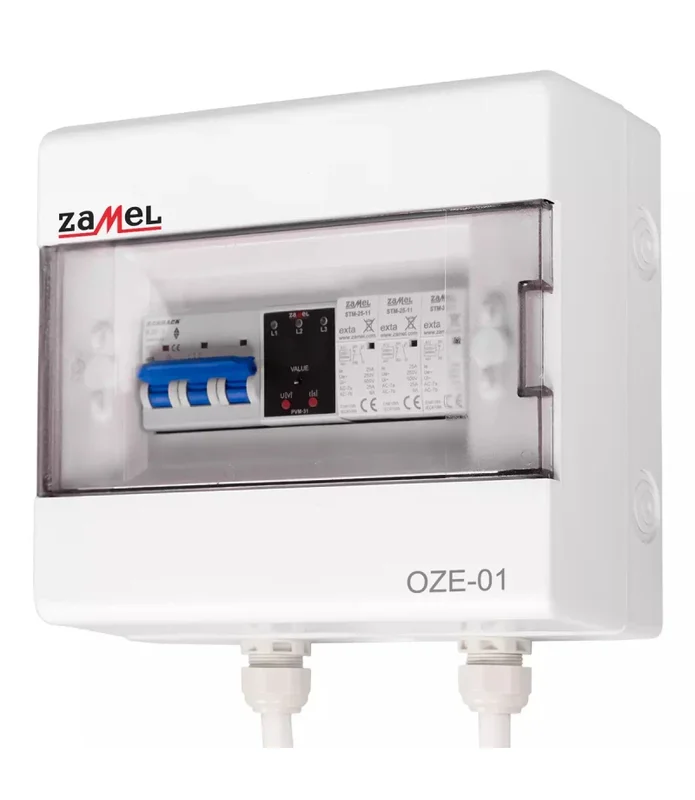

Sterownik do zarzdzania napiciem PV 1F/3F do fotowoltaiki Zamel – OZE-01-Szybka wysyka

Description

Sterownik do zarządzania napięciem PV Zamel OZE-01 to gotowy system przeznaczony do instalacji fotowoltaicznych jedno- i trójfazowych. Urządzenie monitoruje napięcie na poszczególnych fazach i automatycznie załącza dodatkowe obciążenie, aby obniżyć napięcie oraz ograniczyć ryzyko wyłączania falownika PV.

Sterownik stale mierzy napięcie na fazach L1, L2 i L3 metodą TrueRMS, analizując każdą fazę niezależnie. Po przekroczeniu ustawionego progu napięcia i upływie zadanego czasu OZE-01 załącza odpowiedni stycznik, do którego można podłączyć odbiornik, np. grzałkę, bufor ciepła lub inne obciążenie. Dzięki temu nadwyżka energii z fotowoltaiki może zostać wykorzystana lokalnie, zamiast powodować odłączanie falownika.

Najważniejsze cechy:

Gotowy system do zarządzania napięciem w instalacjach PV 1F i 3F

Monitorowanie napięcia na każdej fazie osobno

Pomiar napięcia metodą TrueRMS

Niezależne sterowanie fazami L1 / L2 / L3

Pomaga ograniczyć wyłączanie falownika przy wysokim napięciu sieci

Umożliwia dociążanie faz dodatkowymi odbiornikami

Zwiększa autokonsumpcję energii z fotowoltaiki

Trzy niezależne wyjścia stycznikowe

Regulowane progi napięcia dolnego i górnego

Możliwość wyłączenia progu górnego UU = OFF

Regulowane opóźnienie załączenia i wyłączenia

Wyświetlacz LED pokazujący aktualne napięcie

Sygnalizacja stanu wyjść

Wbudowane zabezpieczenie przetężeniowe

Montaż natynkowy

Gotowy zestaw z przewodami przyłączeniowymi

Dane techniczne:

Producent: Zamel

Model: OZE-01

Typ urządzenia: system zarządzania napięciem PV

Zastosowanie: instalacje fotowoltaiczne 1F / 3F

Znamionowe napięcie zasilania: 3 × 230 V AC

Częstotliwość znamionowa: 50 Hz

Zaciski zasilające: L1, L2, L3, N

Przyłącze zasilania: OWY 5 × 2,5 mm², długość 1 m

Przyłącze wyjścia / obciążenia: OWY 5 × 2,5 mm², długość 1 m

Zabezpieczenie przetężeniowe: wyłącznik nadprądowy 3F B20

Maksymalna obciążalność jednej fazy: 20 A (AC-7a), 9 A (AC-7b)

Zakres nastawy napięcia dolnego UD: 160260 V AC

Zakres nastawy napięcia górnego UU: UD + 1 V do 260 V lub OFF

Zakres wyświetlanych napięć: 158262 V AC

Rozdzielczość wskazań: 1 V

Metoda pomiaru: TrueRMS

Dokładność pomiaru:

Zakres nastawy czasu opóźnienia: 199 s

Opóźnienie załączenia / wyłączenia: 199 s

Wyświetlacz: LED 7-segmentowy

Sygnalizacja stanu wyjścia: tak

Przekrój przewodów przyłączeniowych: 0,22,5 mm²

Temperatura pracy: 20°C do +55°C

Stopień ochrony obudowy: IP40

Klasa ochronności: I

Sposób montażu: natynkowy

Wymiary: 197 × 227 × 93 mm

Waga: 2 kg
