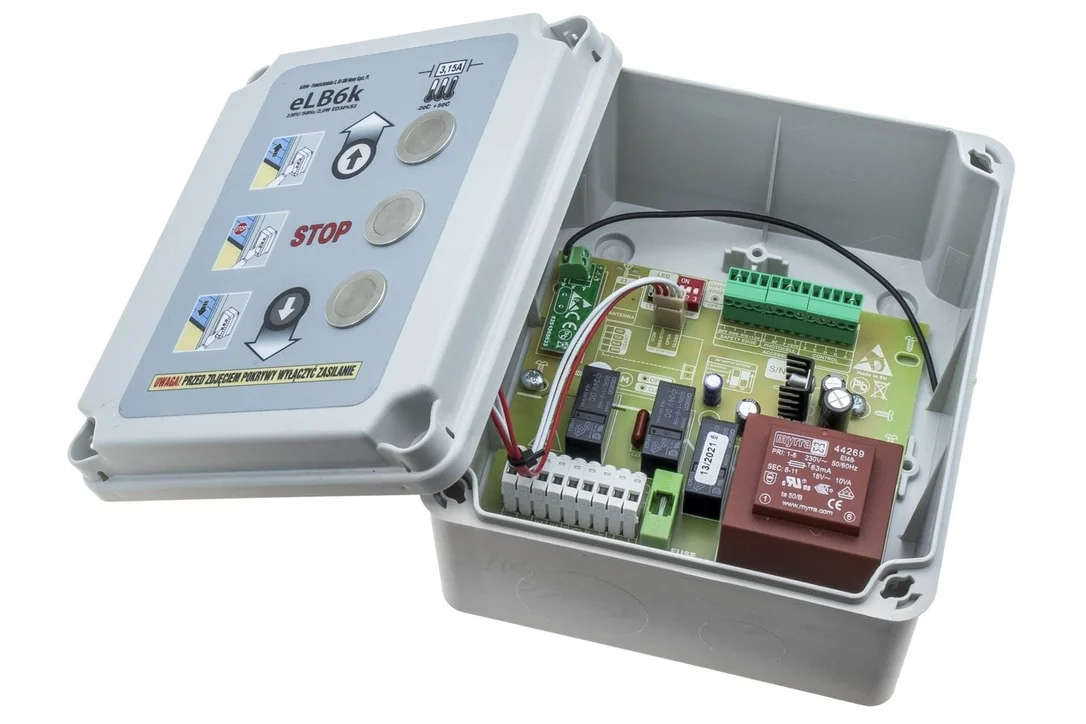

Opis eLB6 Sterownik napędów bramowych lub garażowych do 700 W
eLB6 to sterownik dla napędów bramowych i garażowych wykorzystujący silnik(roletowy) rewersyjny jednofazowy z wbudowanymi krańcówkami, zasilany napięciem 230Vac. Automatycznie rozpoznaje zadziałanie wyłącznika krańcowego. Posiada wbudowany odbiornik radiowy. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach.
eLB6 jest dostępny w wersjach:
eLB6E działa w trybie High Security KeeLoq® i współpracuje z pilotami firmy Eldrim, Elbram
eLB6Ek działa w trybie High Security KeeLoq®, współpracuje z pilotami firmy Eldrim oraz posiada manipulator 3-przyciskowy
eLB6H współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®
eLB6Hk współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq® oraz posiada manipulator 3-przyciskowy
eLB6THk współpracuje z niemal wszystkimi pilotami, posiada manipulator 3-przyciskowy oraz funkcję HOLD TO CLOSE
Podstawowe cechy eLB6:
Sterowanie sekwencyjne za pomocą nadajników na częstotliwość 433,92MHz
Sterowanie manipulatorem zewnętrznym lub umieszczonym na obudowie (Opcjonalnie)
Sterowanie manipulatorem na dwa sposoby
Funkcja automatycznego zamknięcia
Funkcja osiedlowa
Możliwość instalacji bariery podczerwieni
Funkcja testowania fotokomórek
Wejście listwy krawędziowej typu OSE(1kHz, 12Vdc)
Wcześniejsze auto-zamknięcie bramy po przejechaniu bariery podczerwieni
Sygnalizacja świetlna ruchu bramy lub załączanie oświetlenia z opóźnionym wyłączeniem
Sygnalizacja świetlna ruchu silnika
Prosta procedura instalacji i programowania
Wygodna obudowa sterownika IP53
DANE TECHNICZNE
eLB6E, eLB6Ek | eLB6H, eLB6Hk, eLB6THk
Zasilanie 230 Vac ~ 50Hz
Zakres temperatury pracy -20ºC / +70ºC
Typ bezpiecznika 3.15A/230V (FUSE) ø5×20
Minimalny pobór prądu w czasie spoczynku < 25 mA (bez akcesoriów)
Pobór mocy w stanie spoczynku < 2 W (bez akcesoriów)
Wymiary zewnętrzne (szerokość x głębokość x wysokość) 155 mm x 179 mm x 99 mm
Obudowa IP53
Waga eLB6E, eLB6H 886geLB6Ek, eLB6Hk 932g
PARAMETRY WYJŚCIOWE
Silnik(napięcie, maksymalna moc) 230V, 700W
Wyjście lampy(napięcie, maksymalna moc) 230V, 40W nie stosować świetlówek
Listwa optyczna zabezpieczenie krawędzi trójprzewodowe wejście typu OSE(FRABA lub Witt), 1kHz, 12Vdc
PARAMETRY RADIOWE
Standard transmisji KeeLoq®
Zasięg do 200m
Rodzaj modulacji / częstotliwość OOK / 433,92MHz
Impedancja wejściowa anteny 50
Antena antena wewnętrzna, zaciski do podłączenia anteny zewnętrznej
Obsługiwane piloty 2k433, 4k433, 2A433, 4A433, 4E433 | KeeLoq® 433,92MHz
Pamięć pilotów 34szt.
FUNKCJONALNOŚĆ
Czas auto-zamykania 5s 10min
maksymalny czas pracy sterownika 120s
Interfejs użytkownika prosta instalacja urządzenia, procedura uczeniaoraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku
Konfiguracja nadajnika Możliwość przypisania dowolnego przycisku do kanału
Możliwość kasowania całej pamięci TAK
Możliwość kasowania pojedynczego pilota NIE
Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika NIE
Pliki do pobrania:
eLB6THk_-Instrukcja_Obslugi_V1.042.pdfeLB6V3_-_Zalacznik_10_-_Schemat_podlaczenia_silnika_SE_5.24GFA59.pdfeLB6V3_-_Zalacznik_11_-_Podlaczenie_modulu_RI-CO69.pdfeLB6_(E,Ek,H,Hk)_-_Instrukcja_Obslugi_Irev1.
