TRANSFORMATOR VIDEO 4-KROTNY TR-4M DELTA-Szybka wysyka

Description

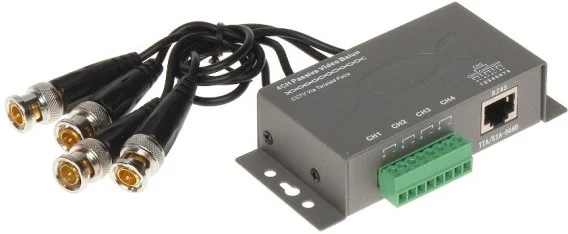

TRANSFORMATOR VIDEO 4-KROTNY TR-4M

Model: TR-4M

Przeznaczenie

TR-4M przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Przykładowe zastosowanie Specyfikacja techniczna

Standard:: AHD – 4 Mpx, HD-CVI – 720p, CVBS – PAL, NTSC

Rodzaj urządzenia:: Pasywne

Liczba kanałów:: 4 szt. Wideo

Zasięg wideo:: 250 m @ 720p – UTP kat. 5e 150 m @ 1080p – UTP kat. 5e 400 m @ CVBS – PAL, NTSC – UTP kat. 5e

Napięcie we/wy 75 (CVBS):: 1 Vpp

Tłumienie:: 4.43 MHz @ 0.82 dB 11 MHz @ 1.84 dB 21 MHz @ 3.84 dB 38 MHz @ 7.15 dB 42 MHz @ 7.65 dB 67.5 MHz @ 17.22 dB

Separacja między wejściami::> -50 dB

CMRR (dB @ 5MHz):: 60 dB

Impedancja złącza koncentrycznego:: 75

Impedancja złącza symetrycznego:: 100

Typ złącza koncentrycznego:: 4 x BNC Wtyk na przewodzie

Typ złącza symetrycznego:: Zaciski kablowe / RJ-45 (8-pin, 4 pary)

Temperatura pracy:: -10 °C … 70 °C

Dopuszczalna względna wilgotność otoczenia:: < 95 %

Waga:: 0.175 kg

Wymiary:: 105 x 58 x 25 mm
