Przeznaczenie i zastosowanie

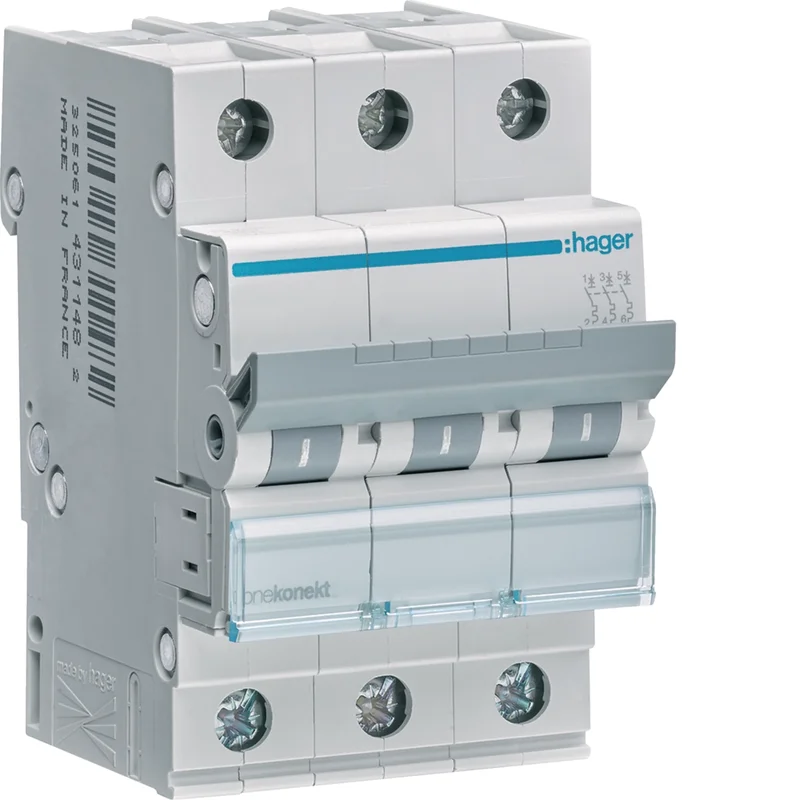

Trójfazowy wyłącznik nadprądowy Hager MCN363E o charakterystyce C i prądzie znamionowym 63 A przeznaczony jest do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki wysokiej wytrzymałości zwarciowej (Icn 6 kA), szerokiemu zakresowi temperatur pracy (-25 do +70°C) oraz zgodności z normami IEC 60898-1 i PN-EN 60947-2, doskonale sprawdza się w rozdzielnicach przemysłowych i budynkowych. Umożliwia bezpieczny montaż zarówno przewodów sztywnych, jak i elastycznych, a jego konstrukcja zapewnia łatwość instalacji i niezawodność działania nawet w trudnych warunkach. Parametry techniczne:
Typ: wyłącznik nadprądowy 3P, charakterystyka C
Prąd znamionowy (30°C): 63 A
Znamionowa zdolność wyłączania Icn (IEC 60898-1): 6 kA
Znam. zwarciowa zdolność łączeniowa Icn (PN-EN 60947-2): 6 kA
Znam. zdolność wyłączania Icu (400V AC): 6 kA
Znamionowe napięcie pracy Ue: 400 V AC
Napięcie znamionowe izolacji Ui: 500 V
Napięcie udarowe Uimp: 4000 V
Częstotliwość: 5060 Hz
Liczba biegunów: 3
Liczba modułów: 3
Typ połączenia: zaciski śrubowe (biconnect)
Przekrój przewodów litych: 135 mm²
Przekrój przewodów elastycznych: 125 mm²
Nominalny moment dokręcania: 2,8 Nm
Klasa ochrony: IP20
Klasa ograniczenia energii I²t: 3
Całkowite straty mocy: 19,9 W
Zakres temperatury pracy: -2570°C
Wymiary (wys. × szer. × gł.): 83 × 52,5 × 70 mm
Certyfikaty: CE, UL, RoHS
