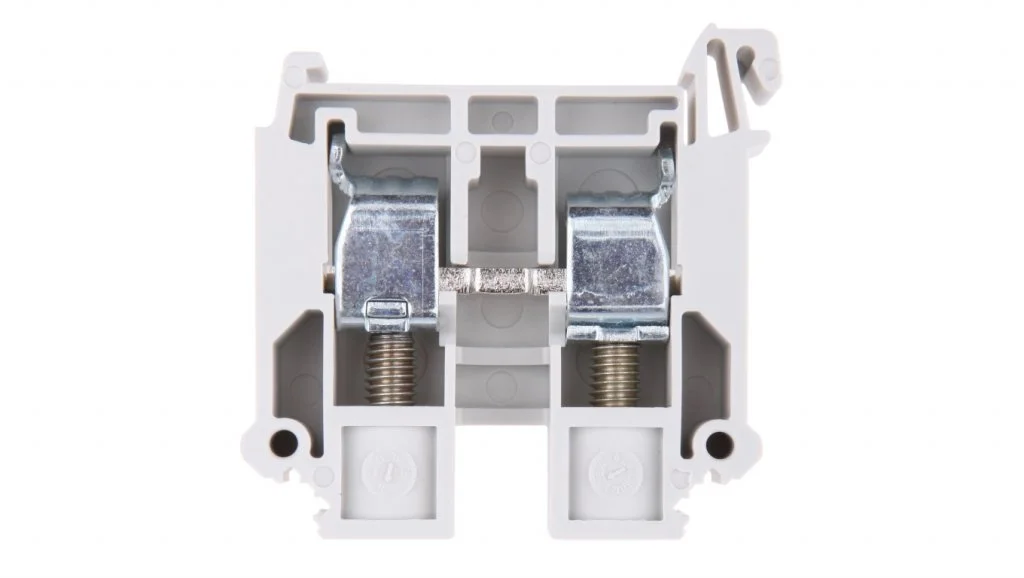

Złączka szynowa 2-przewodowa 16mm2 szara ZSG 1-16.0s 12601312 – Wstęp
Złączka szynowa 2-przewodowa 16mm2 marki SIMET to funkcjonalny i niezawodny element osprzętu łączeniowego przeznaczony do szybkiego i trwałego łączenia przewodów w instalacjach elektrycznych. Jej ergonomiczna konstrukcja oraz solidne wykonanie zapewniają bezpieczeństwo i wygodę użytkowania w różnych warunkach pracy.
Korzyści
Wysoka wytrzymałość na prąd znamionowy do 76 A umożliwia zastosowanie w wymagających instalacjach.
Izolacja z termoplastycznego tworzywa o klasie palności UL94 V0 gwarantuje odporność na ogień i bezpieczeństwo użytkowania.
Boczny sposób połączenia śrubowego zapewnia wygodny montaż i demontaż przewodów.
Szeroki zakres obsługiwanych przekrojów przewodów od 2,5 do 16 mm² pozwala na uniwersalne zastosowanie.
Przystosowanie do montażu na standardowej szynie DIN lub szynie G ułatwia instalację w większości systemów rozdzielnic.
Produkt lekki (około 0,030 kg) i kompaktowy, idealny do ograniczonych przestrzeni montażowych.
Zastosowanie
Złączka szynowa ZSG 1-16.0s jest dedykowana do szybkiego łączenia dwóch przewodów na poziomie w instalacjach elektrycznych zarówno przemysłowych, jak i budowlanych. Idealnie sprawdzi się w rozdzielnicach elektrycznych, panelach sterowniczych oraz wszędzie tam, gdzie zachodzi potrzeba solidnego połączenia na szynie montażowej DIN lub G.
Specyfikacja techniczna
Model: 12601312
Producent: SIMET
Typ: złączka szynowa 2-przewodowa
Kolor: szary
Materiał izolacyjny: tworzywo termoplastyczne
Klasa palności izolacji: UL94 V0
Typ połączenia elektrycznego: śrubowe (boczne)
Przekrój przewodu jednodrutowego: 2,5 – 16 mm²
Przekrój przewodu linkowego bez końcówki tulejkowej: 2,5 – 16 mm²
Przekrój przewodu wielożyłowego: 4 – 16 mm²
Prąd znamionowy: 76 A
Liczba zacisków na poziom: 2
Liczba poziomów: 1
Szerokość/rozmiar rastra: 13 mm
Wysokość przy najniższym sposobie montażu: 48 mm
Długość: 41 mm
Zakres temperatur pracy: -25°C do 125°C
Montaż: szyna montażowa DIN lub szyna G
Waga: około 0,030 kg
Wymagana płytka zamykająca: tak
Wersja przeciwwybuchowa: brak
Zmostkowanie wewnętrznych pięter: brak
Gwarancja
Produkt objęty jest gwarancją producenta SIMET, zapewniającą wysoką jakość i bezawaryjne działanie w warunkach określonych w specyfikacji technicznej. Zalecamy stosowanie zgodnie z wytycznymi montażowymi oraz zachowanie zasad bezpieczeństwa.
FAQ – Najczęściej zadawane pytania
Jakie przewody można łączyć tą złączką?
Przewody jednodrutowe, linkowe bez końcówki tulejkowej oraz wielożyłowe o przekrojach od 2,5 do 16 mm².
Czy złączka nadaje się do montażu na standardowej szynie DIN?
Tak, została zaprojektowana do montażu na szynie DIN oraz szynie G.
Jaki jest maksymalny prąd znamionowy złączki?
Złączka pracuje bezpiecznie z prądem do 76 A.
Czy złączka wymaga dodatkowej płytki zamykającej?
Tak, do poprawnego i bezpiecznego montażu potrzebna jest płytka zamykająca.
Czy materiał izolacyjny jest ognioodporny?
Tak, izolacja posiada klasę palności UL94 V0, co oznacza wysoką odporność na ogień.
Podsumowanie
Złączka szynowa 2-przewodowa 16mm2 ZSG 1-16.0s (model 12601312) marki SIMET to praktyczny element osprzętu łączeniowego o szerokim zastosowaniu w instalacjach elektrycznych. Dzięki solidnemu wykonaniu, bezpiecznemu materiałowi izolacyjnemu oraz łatwemu montażowi na szynie DIN lub G, sprawdza się zarówno w przemyśle, jak i w budownictwie. Produkt cechuje się wysoką wartością prądową, uniwersalnością oraz kompaktowymi wymiarami, co łącznie czyni go niezawodnym rozwiązaniem dla profesjonalistów poszukujących jakości i wygody montażu.
